山東管殼式換熱機組
產品描述：

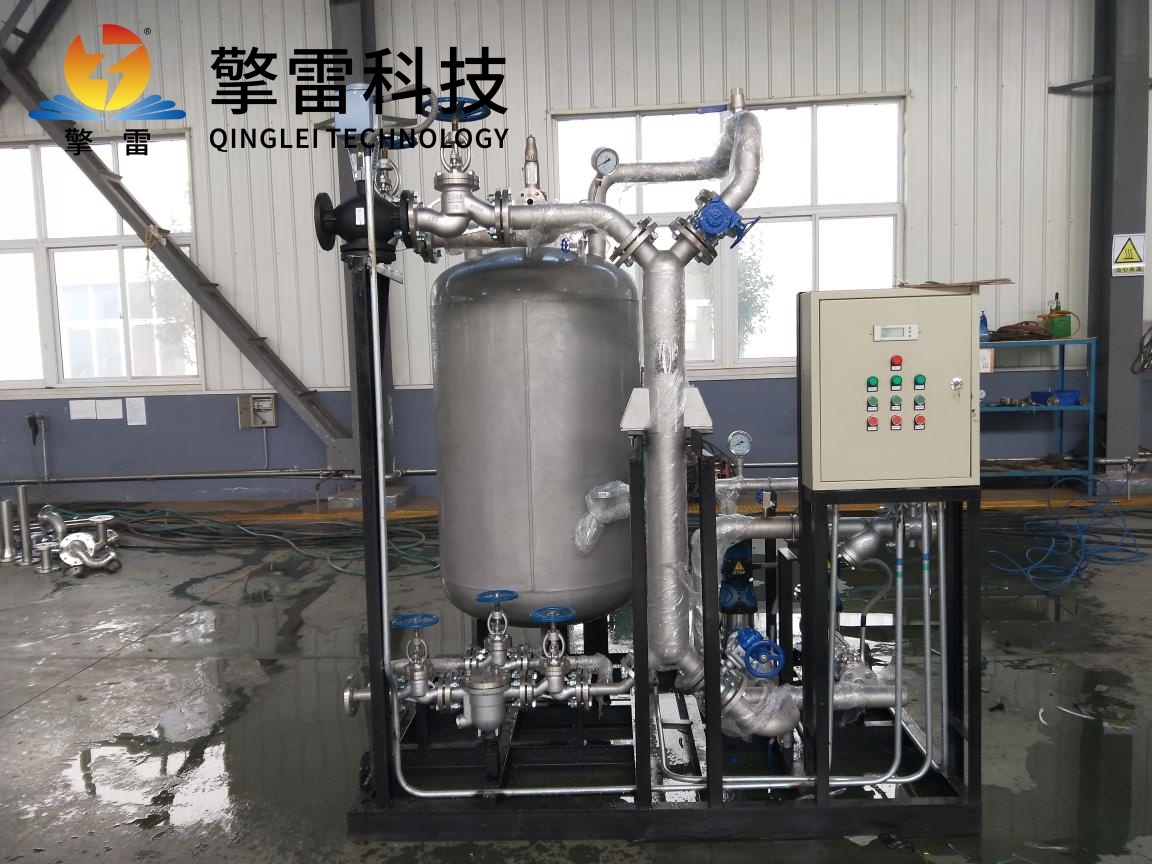

管殼式換熱機組將傳統的管殼式換熱器與水泵、管道、閥門、控制系統等集成于一個框架或撬裝結構中，形成“即裝即用"的標準化設備單元。用戶只需連接一次側（熱源）和二次側（負荷）管道及電源，即可投入運行，大大縮短工程周期，提升系統可靠性。
廠商性質：生產廠家- 更新時間：2025-09-29
- 訪 問 量：44
詳情介紹
管殼式換熱機組是一種以管殼式換熱器為核心部件，集循環系統、控制系統、閥門儀表和輔助設備于一體的成套化熱交換裝置。它廣泛應用于工業生產、區域供熱、集中空調、電力、化工、冶金等領域，尤其適用于高溫、高壓、大流量或介質腐蝕性強等復雜工況，是現代能源系統中實現熱量傳遞、溫度調控與節能運行的重要裝備。
一、基本概念
管殼式換熱機組將傳統的管殼式換熱器與水泵、管道、閥門、控制系統等集成于一個框架或撬裝結構中，形成“即裝即用”的標準化設備單元。用戶只需連接一次側（熱源）和二次側（負荷）管道及電源，即可投入運行，大大縮短工程周期，提升系統可靠性。
二、核心組成
管殼式換熱器（核心部件）
結構：由殼體、管束、管板、折流板、封頭等組成。
工作方式：一種流體在管程內流動，另一種在殼程中通過折流板引導流動，實現高效換熱。
類型常見有固定管板式、浮頭式、U型管式等，可根據溫差膨脹和清洗需求選擇。
循環系統
配備循環水泵（通常一用一備），驅動二次側介質（如熱水、冷卻水）在用戶系統中循環。
支持變頻控制，根據負荷自動調節流量，實現節能運行。
補水系統
包括補水泵、隔膜式膨脹罐、止回閥等，用于維持系統壓力穩定，補償管道熱脹冷縮或微量泄漏造成的失水。
閥門與儀表
主要閥門：截止閥、蝶閥、調節閥、安全閥、過濾器等。
儀表配置：壓力表、溫度傳感器、壓力傳感器、流量計等，用于實時監測運行狀態。
智能控制系統
采用PLC或?qū)Ｓ每刂破?，配備觸摸屏人機界面。
實現功能：
供水溫度自動調節（可設定或按室外溫度補償）
水泵變頻啟?？刂?/div>
故障報警（如超溫、超壓、缺水、斷電）
三、應用場景
工業生產
化工反應釜冷卻、煉油廠原油預熱、制藥蒸餾過程冷凝。
集中供熱
城市熱力站中作為汽-水或水-水換熱單元，為居民區供暖。
電力系統
發電廠凝汽器、潤滑油冷卻器、發電機冷卻系統。
冶金與鋼鐵
軋鋼生產線冷卻水系統、高爐煤氣余熱回收。
空調與制冷
大型中央空調系統的冷水機組冷凝器或熱回收裝置。
新能源領域
地?zé)岚l(fā)電、生物質能電站中的熱交換環節。
四、工作原理
一次側高溫介質（如蒸汽或高溫?zé)崴┻M(jìn)入換熱器殼程，釋放熱量。
二次側低溫水在管程內流動，吸收熱量后溫度升高。
加熱后的熱水由循環泵送至用戶末端（如散熱器、風機盤管或工藝設備）。
控制系統根據設定溫度或負荷變化，調節一次側閥門開度或水泵頻率，實現恒溫輸出。
補水系統自動維持系統壓力，確保安全穩定運行。
五、選型與設計要點
換熱量計算：根據供熱面積或工藝需求確定總熱負荷。
介質參數：明確一次側和二次側的溫度、壓力、流量及腐蝕性。
換熱器形式：根據溫差、結垢傾向選擇固定管板式、浮頭式或U型管式。
材料選擇：殼體常用碳鋼，管束可選不銹鋼、鈦材等耐蝕材料。
控制系統要求：是否需要遠程監控、數據上傳、AI優化等功能。
安裝環境：考慮空間尺寸、承重、通風條件等。
