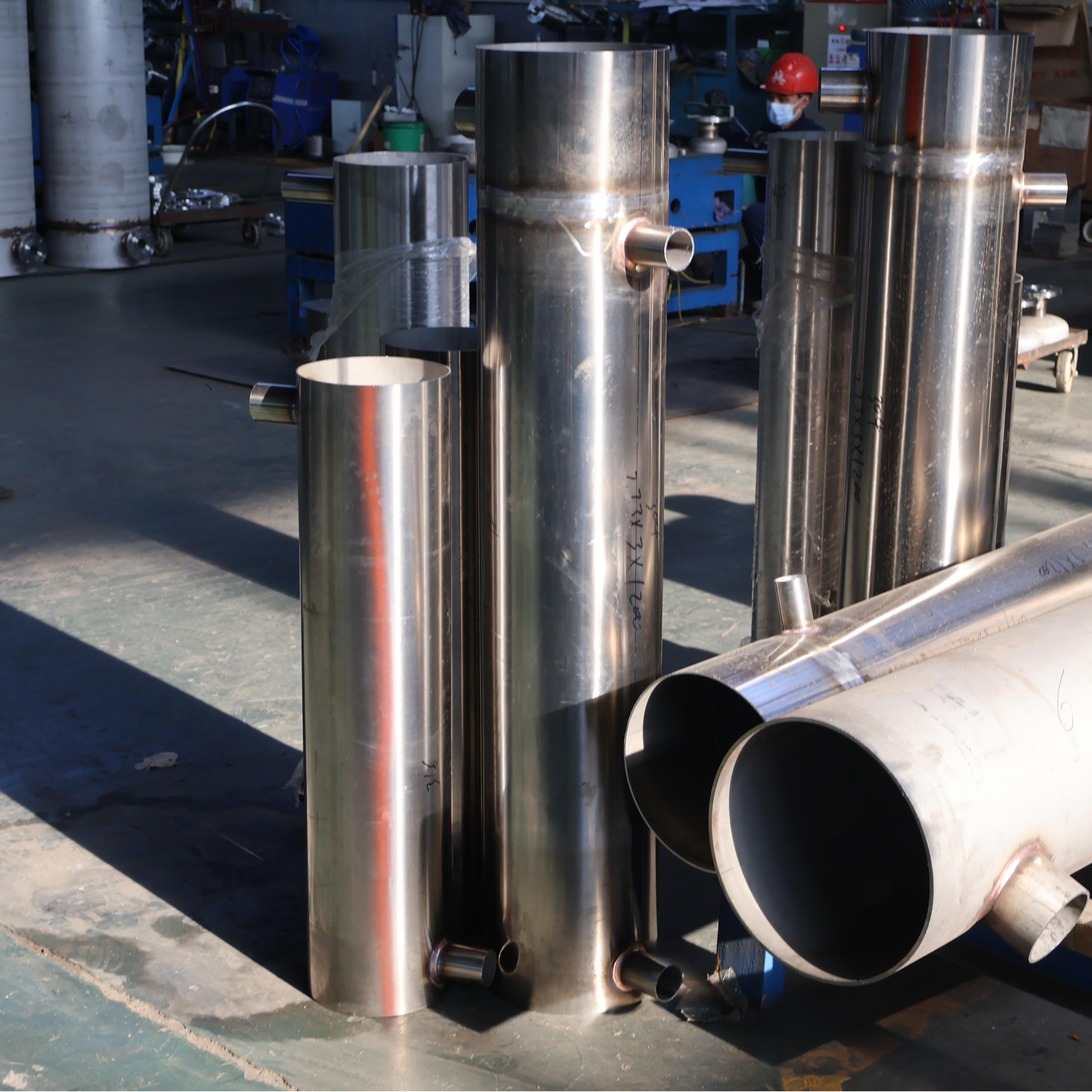

U型管換熱設備：高溫高壓工況下的熱交換核心裝備

一、技術原理：U型管束的自由伸縮與熱應力消除

U型管換熱設備通過獨特的U型管束設計實現高效熱交換。其核心在于：

U型管束結構

多根無縫鋼管彎曲成U型，管徑范圍DN15-DN100，表面經拋光處理后傳熱效率提升20%。管束一端固定于管板，另一端自由伸縮，可補償±150℃瞬態溫差變化，避免熱應力對設備的破壞。例如，在乙烯裂解裝置中，設備成功應對1350℃合成氣急冷沖擊，熱應力較浮頭式換熱器降低60%，管束壽命延長至8年以上。

逆流與錯流換熱結合

冷熱流體分別在管程和殼程中流動，通過合理的流道設計增加溫差與接觸面積。管程流體實現“雙程流動"（即流體在管束內先沿一個方向流動，經U型彎管轉折后反向流動），強化湍流程度，提升換熱效率。

自補償熱應力設計

U型管的自由伸縮特性使其可承受大溫差工況，無需安裝膨脹節即可自動補償溫差應力，避免因熱膨脹導致的設備損壞。在煤化工項目中，設備經歷每日多次啟停（溫差200℃），壽命仍超15年，遠超傳統換熱器的8年。

二、結構創新：緊湊設計與高效傳熱

單管板與密封優化

設備僅設一塊管板，法蘭數量減少40%，泄漏風險降低40%，同時降低了制造成本。管板與殼體通過螺栓固定，便于拆卸維護。例如，在核電冷卻系統中，設備承受6.4MPa壓力循環測試10萬次無泄漏，滿足AP1000三代核電技術要求。

折流板與湍流強化

殼體內設置弓形或圓盤-圓環折流板，間距為管長的1/3-1/2，引導殼程流體呈“S"形流動，增強湍流程度，傳熱系數提升20%-35%。在煉油廠常減壓裝置中，折流板設計使原油加熱效率提高至92%。

模塊化與可擴展性

管束由多層U形管組成，可根據工藝需求增減管層數，單臺設備換熱面積覆蓋50-5000㎡。例如，某化工項目通過增加2層管束，將換熱能力從10MW提升至25MW，滿足產能擴張需求。

三、材料科學：耐高溫高壓與抗腐蝕

特種合金應用

U形管采用316L不銹鋼、鈦合金或鎳基合金等材料，耐壓可達30MPa，耐溫范圍-196℃至800℃，適用于蒸汽冷凝、氫氣加熱等工況。例如，在空分裝置中，設備可承受-196℃的液氮冷卻與60℃的空氣加熱循環，運行10年無泄漏。

碳化硅涂層技術

在316L不銹鋼表面形成0.2mm厚SiC層，耐氯離子腐蝕性能提升10倍，設備壽命延長至15年。該技術已應用于化工、冶金等領域的高腐蝕性介質處理。

微通道與高密度傳熱

研發管徑<1mm的微通道換熱器，傳熱面積密度達5000m2/m3，縮短傳熱路徑，提升換熱效率。例如，在數據中心冷卻中，微通道設計實現高效熱管理，助力綠色數據中心建設。

四、應用場景：跨行業覆蓋與定制化解決方案

石油化工行業

乙烯裂解：處理1350℃裂解氣時，冷凝效率提升40%，乙烯產率增加1.2個百分點。

重油裂解：承受8MPa壓力和550℃高溫，設備連續運行超2萬小時無性能衰減。

原油加熱：在常減壓蒸餾裝置中，將原油從50℃加熱至350℃，熱回收效率達92%。

電力行業

核電冷卻系統：在CAP1400機組中，實現330℃冷卻劑循環，系統安全性提升30%。

鍋爐煙氣余熱回收：將150℃煙氣冷卻至60℃，熱回收量達15MW，年節約標準煤2.1萬噸。

冶金與新材料

熔融鋁冷卻：處理720℃鋁液時，冷卻速率達50℃/s，金屬氧化損失降低40%。

高爐煤氣凈化：將200℃煤氣冷卻至40℃，除塵效率提升至99.5%。

新興領域

氫能產業：開發氫-水熱交換專用機組，支持氫能儲能與運輸。

碳捕集與封存：在CCUS系統中，實現-20℃至120℃寬溫域運行，CO?壓縮能耗降低25%。

垃圾焚燒煙氣凈化：處理180℃煙氣時，二噁英去除率達99.99%，年減少污染物排放12噸。

五、未來趨勢：智能化與綠色制造

智能監測與預測性維護

部署高精度傳感網絡，實時監測溫度、壓力、流量，結合AI算法動態調節參數，實現預測性維護。例如，通過卷積神經網絡（CNN）識別0.01mL/s級微泄漏，預警準確率達98%。數字孿生技術構建設備虛擬模型，實時映射應力場、溫度場，剩余壽命預測誤差<8%。

綠色材料與循環經濟

采用生物基復合材料，回收率≥95%，碳排放降低60%。與太陽能、風能等可再生能源結合，推動工業碳中和。例如，在光熱發電中實現565℃高溫儲熱，減少熱損失12%。

工況突破

研發碳化硅-石墨烯復合材料，導熱系數突破300W/(m·K)，抗結垢性能增強50%。開發耐熔融鹽合金，適用于700℃超臨界工況，拓展設備在第四代核電領域的應用。
