纏繞管式換熱器機組：高效緊湊的熱交換核心裝備

一、技術原理：螺旋纏繞重構傳熱邊界

纏繞管式換熱器機組通過多層螺旋纏繞的細管束實現高密度傳熱，其核心設計包含以下突破：

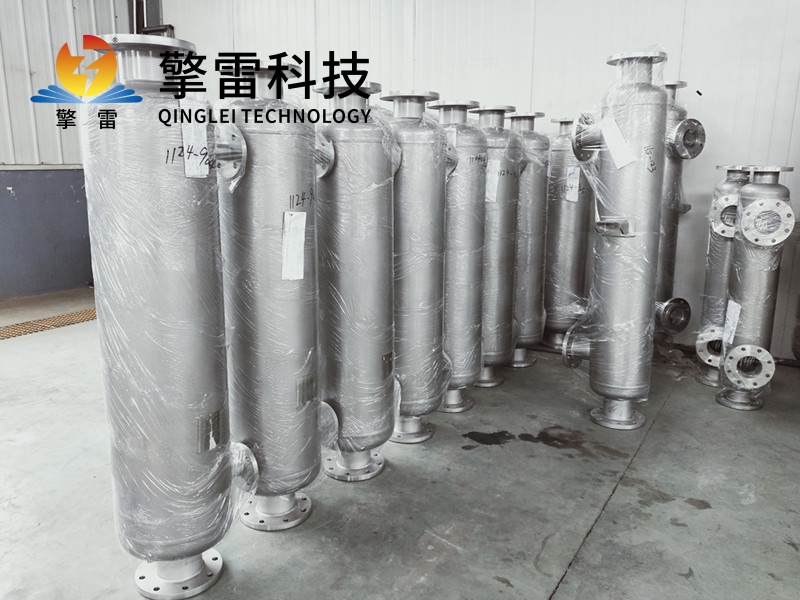

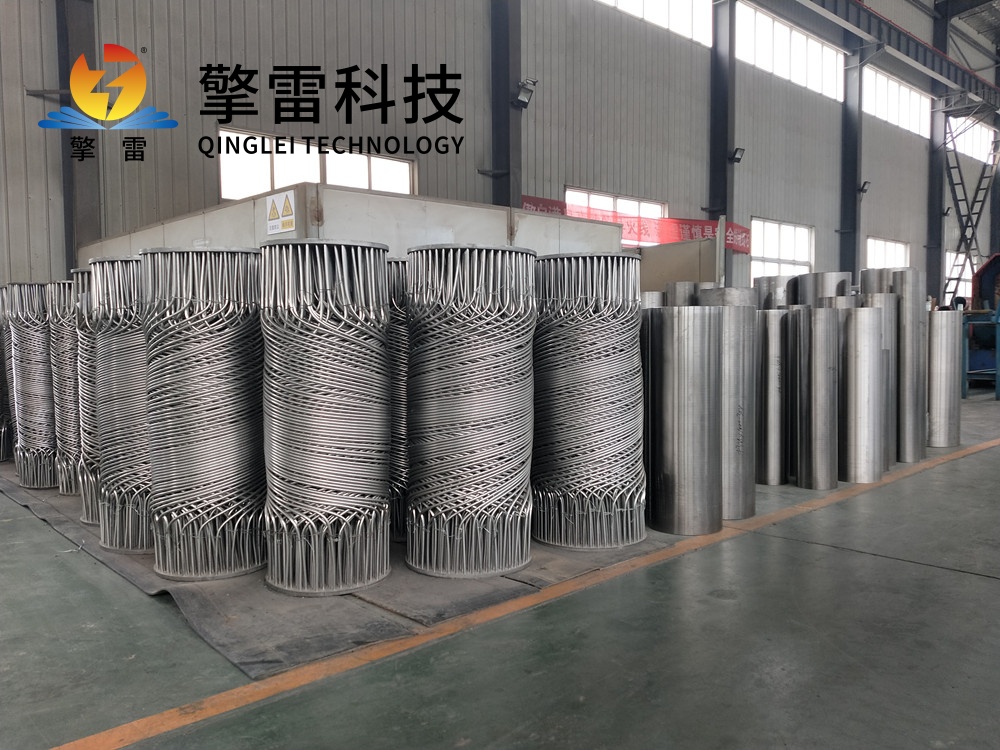

螺旋纏繞管束

多根金屬管（如不銹鋼、鈦合金或碳化硅復合管）以15°-60°螺旋角逐層纏繞在中心筒體上，形成類似彈簧的同心圓結構。相鄰兩層螺旋方向相反，通過定距條保持間距，形成均勻的殼程流道。這種設計使流體在螺旋通道內形成主循環流（軸向流動）、次循環流（切向環流）和徑向回流（管壁處流體向中心的二次流動）的復合流動模式，雷諾數（Re）自然升高，層流邊界層厚度降低至直管工況的1/5，傳熱系數（K值）突破800-1500 W/(m2·K)，較傳統管殼式換熱器提升3-7倍。

熱應力自適應

螺旋管束可隨溫度變化自由伸縮，配合膨脹節設計，消除因溫差膨脹導致的應力集中。在-196℃至800℃的寬溫域循環測試中，其結構穩定性優于焊接式換熱器，壽命延長30%-50%。

模塊化與多通道設計

單臺設備可同時處理2-6股流體，實現復雜能量回收；管束采用獨立模塊化設計，支持在線增減，滿足企業不同階段的生產需求。例如，某熱電廠通過分階段增加模塊，實現供熱能力從50MW到200MW的無縫擴展。

二、核心優勢：高效、緊湊、適應性強

纏繞管式換熱器機組憑借其設計，在多個維度上展現顯著優勢：

超高效傳熱

傳熱系數突破800-1500 W/(m2·K)，特定工況下可達14000 W/(m2·℃)，單位面積換熱能力是傳統換熱器的3-7倍。

冷熱流體形成逆流，對數溫差（LMTD）提高20%-30%，換熱效率顯著提升。例如，某石化企業催化裂化裝置中，換熱效率提升62%，年節約蒸汽1.2萬噸，能耗降低20%-35%。

結構緊湊，占地小

通過三維立體排布，單位體積換熱面積較傳統設備提升60%。對管徑8-12mm的傳熱管，每立方米容積的傳熱面積可達100-170平方米。

在相同換熱量下，體積較傳統管殼式換熱器減少40%-60%，占地面積僅為傳統設備的1/10。以LNG接收站項目為例，設備占地面積可縮小60%，節省土地成本超千萬元。

寬工況適應性

溫度：適應-196℃至800℃的寬溫域，在天然氣液化裝置中成功應對-162℃的工況，液化效率達98%。

壓力：設備采用全焊接結構，承壓能力達15-30MPa，支持1900℃超臨界蒸汽工況。

介質：適用于氣體、液體、蒸汽等多種流體，以及含固體顆粒、高黏度或腐蝕性介質。例如，處理含5%固體顆粒的介質時，連續運行3000小時無堵塞，而傳統設備需每月清洗。

長壽命與低維護

螺旋通道的自阻尼效應使振動幅度降低60%-70%，結垢傾向降低60%，清洗周期延長至2年。

管束可單獨拆卸，便于清洗、檢查和維修，降低維護成本。

三、應用場景：跨行業的熱交換解決方案

纏繞管式換熱器機組憑借其性能，在多個工業領域得到廣泛應用：

石油化工

煉油過程：通過加熱原油提高加工效率，降低能源消耗。

催化裂化裝置：換熱效率提升62%，年節約蒸汽1.2萬噸。

加氫裂化裝置：替代傳統U形管式換熱器，減少法蘭數量并降低泄漏風險，傳熱效率提升40%。

能源行業

鍋爐煙氣余熱回收：某電廠項目節能25%-45%，減少CO?排放12萬噸/年。設備通過回收煙氣余熱，將低溫?zé)煔庵械臒崃總鬟f給甲醇溶液，加熱后的溶液用于發電或供熱。

汽輪機凝汽器：通過余熱回收降低發電煤耗，提升電廠運行效率。

制藥與食品

制藥工藝：用于蒸餾、濃縮、提取等工藝，確保藥品質量和純度。衛生級設計和易于清洗的特點，使其在制藥行業中備受青睞。例如，某藥企使用螺旋纏繞式熱交換器進行藥品反應控溫，批次合格率提升至99.8%。

食品加工：用于乳制品、果汁和啤酒的加熱和冷卻，確保口感和營養成分的保留；在罐頭食品生產中，用于高溫殺菌，延長保質期。

新能源與環保

氫能儲運：冷凝1200℃高溫氫氣，系統能效提升25%，為綠氫制備與氨燃料動力系統提供關鍵支持。

廢氣處理與回收：化工行業生產過程中產生的廢氣，通過纏繞管換熱器機組進行熱交換處理，實現廢氣的回收和再利用，降低環境污染，提高資源利用效率。

四、未來趨勢：技術創新與智能化發展

隨著工業技術的不斷進步，纏繞管式換熱器機組正朝著更高效、更智能、更環保的方向發展：

材料創新

開發耐氫脆、耐氨腐蝕材料體系，支持綠氫制備與氨燃料動力系統。例如，雙相不銹鋼設備在濕氯氣環境下的腐蝕速率僅為0.008毫米/年，顯著優于同類產品。

石墨烯/碳化硅復合涂層使導熱系數突破300 W/(m·K)，抗熱震性提升300%，在超臨界CO?發電系統中，換熱效率提升22%，設備重量減輕35%。

智能制造

集成物聯網傳感器與AI算法，實時監測管壁溫度梯度與流體流速，故障預警準確率達98%，維護效率提升50%。

基于數字孿生技術制定預測性維護計劃，關鍵設備故障率下降85%，維護成本降低40%。

高壓化與規模化

開發耐超低溫（-196℃）LNG工況設備，材料選用奧氏體不銹鋼，通過低溫沖擊試驗。

應對超臨界CO?工況，設計壓力達30MPa，傳熱效率突破95%。

多能耦合與綜合利用

開發熱-電-氣多聯供系統，纏繞管換熱器機組作為核心部件，實現能源綜合利用率突破85%，推動工業園區與城市能源系統的低碳化轉型。
