乙烯列管換熱設備：工業熱交換的核心裝備與技術突破

一、技術原理：管殼式結構與湍流強化傳熱

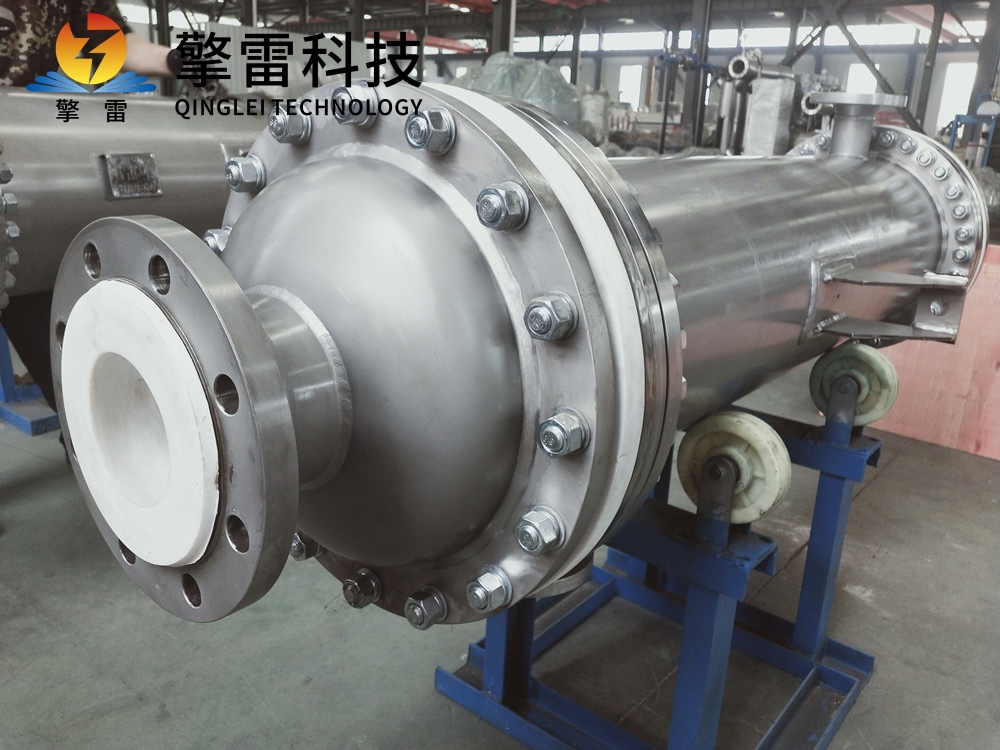

乙烯列管換熱設備采用經典的管殼式結構，通過管程與殼程的逆流設計實現高效熱交換。其核心創新點包括：

管束排列優化：

管束由數百根φ12-25mm的換熱管組成，采用正三角形或正方形排列，緊湊性提升30%。例如，在乙烯裂解裝置中，螺旋纏繞結構使流體湍流強度提升40%，傳熱系數突破14000 W/(m2·℃)，較傳統設備提高3-7倍。

折流板設計：

殼程內設置弓形或螺旋折流板，強制流體呈“S"形或螺旋流動。典型設計采用缺口20%-25%的弓形擋板，使傳熱系數較光管提升30%-50%；螺旋折流板則進一步將湍流強度提升40%，冷凝效率達98%。

分程結構：

通過管箱內分程隔板實現多管程設計（如2程或4程），控制流體流速在1.5-3m/s，兼顧壓降與傳熱效率。例如，乙烯壓縮段間冷卻采用4管程設計，將壓縮氣體溫度精準控制在工藝要求范圍內。

二、材料創新：耐高溫高壓與抗腐蝕的雙重突破

乙烯裂解裝置工況苛刻，要求設備材料具備以下特性：

高溫耐受性：

裂解氣側管材選用高鉻鎳合金（如Incoloy 800H），抗蠕變溫度達900℃，可承受800℃以上高溫沖擊。

冷卻水側采用316L不銹鋼，耐氯離子腐蝕，確保長期穩定運行。

抗腐蝕性能：

管板采用復合鋼板（如SA516 Gr70+316L），兼顧強度與耐蝕性。

在腐蝕性介質接觸部位（如急冷水側）應用鎳基合金噴涂或PTFE襯里，厚度0.3-0.5mm，使局部耐蝕性提升2-3個數量級。

工況材料：

碳化硅-石墨烯復合材料導熱系數突破300W/(m·K)，抗熱震性提升300%，支持700℃超臨界工況。

NiTi合金管束在熱循環中自動補償0.5mm形變誤差，延長密封壽命。

三、核心應用場景與效益分析

裂解爐輻射段出口裂解氣冷卻：

將800-900℃的裂解氣快速冷卻至350-550℃，抑制二次反應，保證乙烯收率和產品質量。

例如，USX型急冷換熱器采用橢圓形集流管代替?zhèn)鹘y(tǒng)管板，避免厚管板結構，同時通過薄-厚管板組合吸收溫差應力，確保設備在高溫高壓下的穩定性。

壓縮段間冷卻：

在乙烯壓縮過程中，通過段間冷卻降低壓縮機功耗，提高壓縮效率。

換熱器可將壓縮后的高溫氣體冷卻至合適溫度，再進入下一段壓縮，有效降低能耗。

精餾過程熱交換：

作為再沸器和冷凝器，為精餾塔提供熱量交換。

例如，在乙烯分離過程中，裂解氣需經多級壓縮與冷卻，列管換熱設備用于將壓縮后的氣體冷卻至分離溫度（通常為-25℃至-100℃），采用螺旋扁管、波紋管等異形管束，使流體形成二次環流，傳熱系數達5000-10000 W/(m2·℃)，較傳統光管提升40%-60%。

余熱回收與節能減排：

某石化企業采用列管式換熱器回收裂解爐輻射段出口余熱，年節約蒸汽1.2萬噸，碳排放減少8000噸。

在火電汽輪機系統中，列管式冷凝器使排汽溫度降低至35℃，熱耗率下降12%，年節煤超萬噸。

四、結構優化與智能化控制

模塊化設計：

支持單臺設備處理量從10㎡擴展至1000㎡，覆蓋從小型化工裝置到大型電站的多樣化需求。

部分機型采用可拆卸管束，清洗周期延長至每半年一次，維護停機時間減少75%。

自清潔與長周期運行：

螺旋通道的離心力自清潔效應減少污垢沉積70%，清洗效率提升60%。

例如，某煤化工企業采用專用螺旋刷洗設備與脈沖清洗技術組合，維護停機時間減少75%。

數字孿生與AI算法：

集成物聯網傳感器與AI算法，實時監測溫度、壓力、流量等16個關鍵參數，故障預警準確率>95%。

通過數字孿生技術構建設備虛擬模型，優化流道設計，剩余壽命預測誤差<8%。

五、未來趨勢與挑戰

材料升級：

研發碳化硅-碳纖維復合材料，抗熱震性較純碳化硅提升3倍，適用于聚變堆第一壁材料。

推廣8英寸碳化硅襯底量產技術，降低制造成本。國內企業將6英寸襯格壓低至1500元，較國際龍頭低25%。

智能化與綠色化：

集成AI算法的變頻調節系統響應時間<30秒，節能效益達20%。

開發CO?自然工質換熱器，替代傳統HFCs制冷劑，單臺設備年減排CO? 500噸。

工況應用：

在第四代鈉冷快堆中，碳化硅-石墨烯復合管束在650℃/12MPa參數下實現余熱導出，系統熱效率突破60%。

在碳捕集項目中，實現-55℃工況下98%的CO?氣體液化效率，年減排CO?超5000噸。
