臥式管殼式換熱器：工業熱交換領域的橫向效率

一、核心結構：緊湊設計下的高效傳熱機制

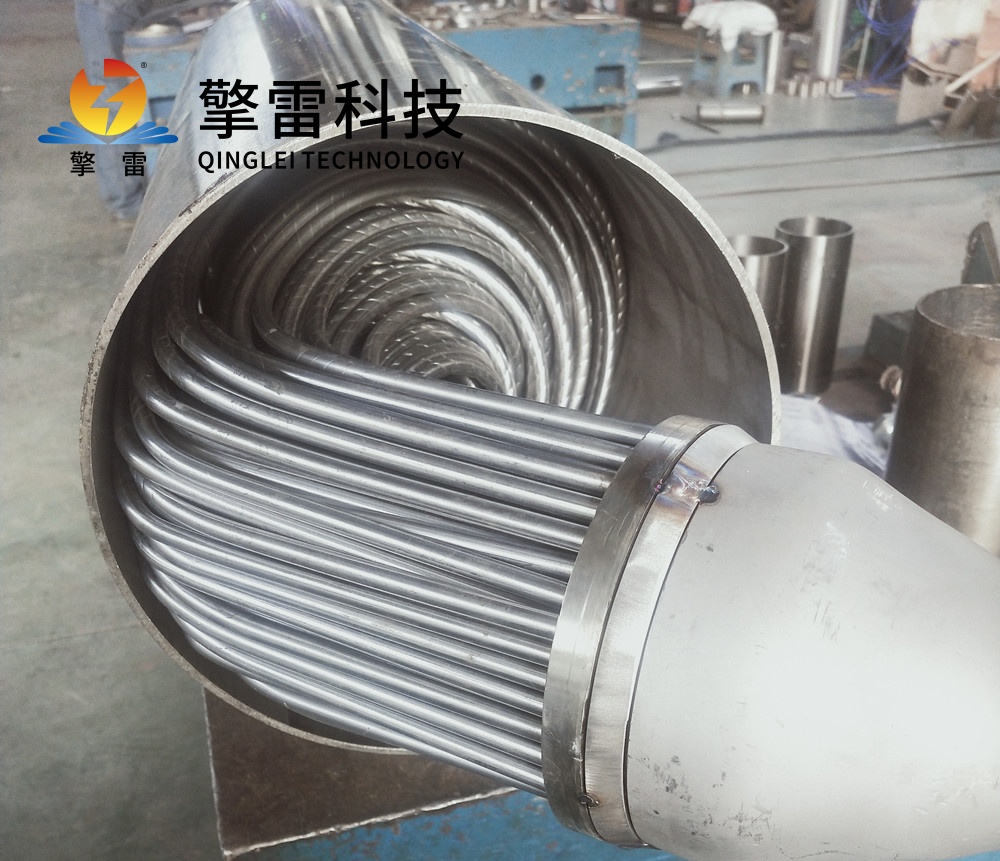

臥式管殼式換熱器以圓筒形殼體為核心，內部平行排列多根換熱管形成管程與殼程的獨立通道。其結構創新聚焦于三大部件：

螺旋折流板：替代傳統弓形折流板，引導流體呈螺旋狀流動，消除流動死區。例如，在石油煉制中，折流板使殼程流體湍流強度提升3倍，傳熱系數達180—250 W/(m2·K)，較傳統設備提高40%。

模塊化管束：支持等邊三角形或正方形排列，前者緊湊且傳熱效率高，后者便于清洗。某煉油廠采用三角形排列后，設備體積縮小30%，熱回收效率提升至92%。

膨脹節補償：針對高溫差工況（如殼程與管程溫差>50℃），設置波紋管膨脹節，緩解熱應力，防止設備變形。在500℃高溫渣油冷卻場景中，設備壽命延長至10年。

二、性能優勢：多維度突破工業極限

高效傳熱與節能

通過優化折流板角度與流體流速，實現逆流設計，熱回收率超90%。例如，在600MW汽輪機排汽冷凝中，排汽壓力降低0.01MPa，發電量增加1.2%，年節約標煤2萬噸。

集成納米熱膜技術，管壁熱阻降低50%，傳熱系數突破2000 W/(m2·K)，較傳統設備提升60%。

耐工況

高溫高壓：全不銹鋼結構承壓達35MPa，支持600℃超臨界工況。在核電站蒸汽發生器中，U型管束耐受100MPa壓力，連續運行5年無泄漏。

強腐蝕性介質：采用鈦合金或碳化硅涂層，耐氯離子腐蝕能力提升5倍。某化工廠濕氯氣環境中，設備連續運行8年無明顯腐蝕，壽命較普通316L不銹鋼延長4倍。

氣液兩相流：螺旋流道設計使氣液混合均勻，傳熱效率提升30%。在LNG接收站項目中，設備體積縮小60%，安裝成本降低35%。

智能化運維

集成物聯網傳感器，實時監測管壁溫度、流體流速及壓力，故障預警準確率達95%。某石化企業通過AI優化算法，動態調整操作參數，節能率提升15%。

數字孿生技術構建設備三維模型，模擬不同工況下的性能表現，優化設計周期縮短50%，維護決策準確率超98%。

三、典型應用場景：覆蓋全工業鏈

石油化工

原油加熱與冷卻：在催化重整工藝中，實現油品高效換熱，提升產品質量。某煉油廠采用浮頭式換熱器后，輕質油品產出率提高8%，年增效超5000萬元。

反應釜溫度控制：精確調節反應溫度至±1℃，提升產品收率。在合成氨生產中，換熱效率提升10%，噸氨能耗降低15%。

電力行業

鍋爐給水預熱：回收540℃煙氣余熱，發電效率提升1.5%。某電廠項目年節約燃料成本超千萬元，減排CO? 30萬噸。

汽輪機排汽冷凝：降低冷凝溫度至30℃，提高發電效率。在超臨界機組中，設備投資回收期僅1.8年。

新能源與環保

氫能產業：在PEM電解槽冷卻中，耐受-20℃至90℃寬溫域，氫氣純度達6N級，支持綠氫規?；a。

垃圾焚燒尾氣處理：耐受200℃高溫與二氧化硫腐蝕，二噁英分解率提升95%。某項目年減排CO? 5萬噸，滿足歐盟環保標準。

制造

半導體制造：回收HF/HNO?混合酸，精度穩定性超越傳統設備3倍。在芯片蝕刻工藝中，換熱器使酸液溫度波動<0.5℃，提升良品率。

制藥行業：實現121℃高溫瞬時滅菌，確保無菌要求。在抗生素生產中，設備符合GMP標準，產品合格率提升至99.9%。

四、技術創新趨勢：材料與智能的深度融合

材料升級

研發碳化硅/石墨烯復合管束，導熱系數突破300 W/(m·K)，納米涂層技術實現自修復功能，設備壽命延長至30年。

采用3D打印技術制造復雜螺旋流道，傳熱效率提升25%，耐壓能力提高40%，支持超臨界CO?發電等工況。

系統集成

開發熱-電-氣多聯供系統，能源綜合利用率突破85%。例如，某煉化企業通過梯級利用低溫余熱，年減排CO?超50萬噸。

與儲能技術結合，構建多能互補的能源網絡。在數據中心冷卻系統中，設備支持峰谷電價調節，年運營成本降低30%。

五、案例分析：某煉油廠常減壓裝置改造

改造前：采用傳統列管式換熱器，存在以下問題：

傳熱系數僅800 W/(m2·K)，熱回收效率65%；

設備體積大，占地面積超300㎡；

3年需化學清洗一次，維護成本高。

改造后：選用臥式管殼式換熱器，參數配置如下：

螺旋折流板角度15°，管程流速2.2 m/s，殼程流速1.5 m/s；

傳熱系數提升至1200 W/(m2·K)，熱回收效率達92%；

設備體積縮小至傳統設備的1/3，占地面積僅100㎡；

螺旋流道離心力減少污垢沉積，清洗周期延長至5年。

效果：

年節約燃料氣用量80萬噸標煤，減排CO? 200萬噸；

維護成本降低60%，生產連續性顯著提升；

投資回收期僅1.5年，經濟效益顯著。
