乙烯螺旋纏繞管換熱設備：高效換熱與緊湊設計的工業利器

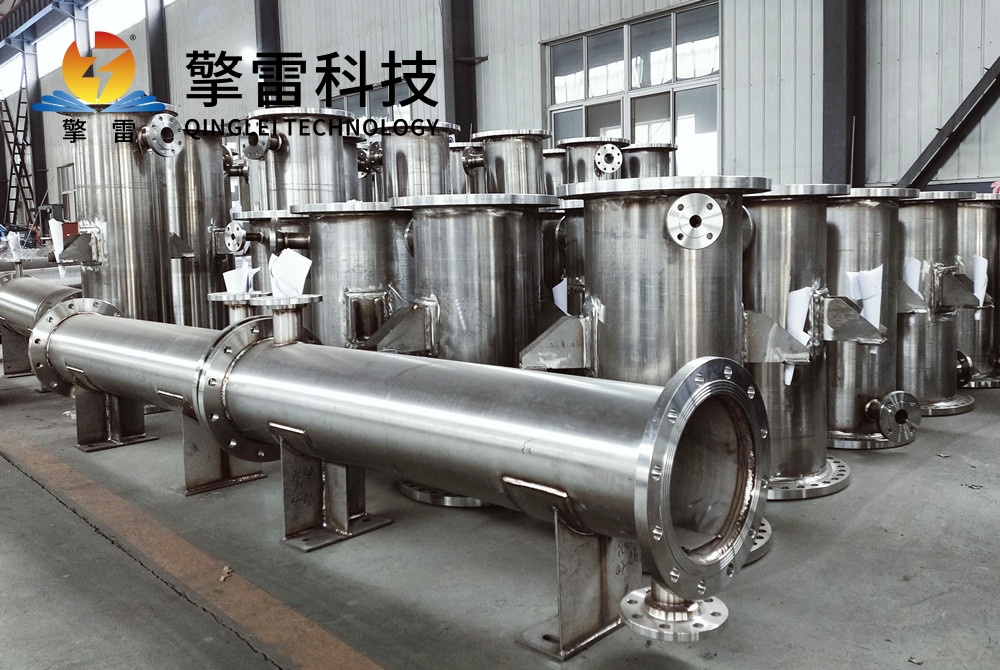

一、核心結構：三維螺旋流道與多層纏繞設計

乙烯螺旋纏繞管換熱設備的核心部件是螺旋纏繞管束，其通過將多根換熱管以3°—20°的螺旋角緊密纏繞于中心筒體形成三維立體流道。相鄰兩層螺旋管的纏繞方向相反，并通過定距件保持間距，既延長了流體流動路徑，又消除了流動死區。這種設計使流體在管內產生強烈的二次環流（離心力作用），破壞熱邊界層，傳熱系數提升至12000—14000 W/(㎡·℃)，較傳統列管式換熱器提高30%—70%。例如，在乙烯裂解裝置中，該設備將裂解氣從1350℃急冷至目標溫度，熱回收效率達85%，年節約燃料氣用量超50萬噸標煤。

殼程采用螺旋形折流板引導流體呈螺旋狀流動，與管束充分接觸，減少局部過熱或過冷現象。某煉油廠常減壓裝置通過優化殼程流速至1.2 m/s，使合成氣冷卻效率提升28%，壓降控制在設計值15%以內。

二、性能優勢：高效、緊湊與耐工況

高效換熱：

螺旋纏繞結構使流體湍流強度顯著增強，傳熱系數較傳統設備提升3—7倍。在LNG液化裝置中，采用微通道技術（通道尺寸0.5mm）的換熱器換熱系數突破20000 W/(㎡·℃)，較傳統設備提升5倍，單臺設備處理量達200萬噸/年，能耗降低18%。

結構緊湊：

單位體積傳熱面積達100—170 m2/m3，是傳統設備的3—7倍。某數據中心冷卻系統采用該設備后，占地面積減少60%，空間利用率提升3倍；在FPSO船舶熱交換系統中，設備體積縮小40%，重量減輕40%以上，基建成本降低70%。

耐工況：

高溫高壓：全焊接結構承壓能力超20 MPa，支持400℃高溫工況。在加氫裂化裝置（350℃、10MPa）中，設備變形量<0.1mm，年節電約20萬kW·h。

強腐蝕性介質：采用316L不銹鋼、鈦合金或碳化硅復合材料，耐氯離子腐蝕能力提升5倍。某化工廠濕氯氣環境中，設備連續運行5年無明顯腐蝕，壽命較普通316L不銹鋼延長3倍。

寬溫域適應：從-196℃的LNG氣化到1900℃的高溫氣冷堆熱交換，均能穩定運行。在氫能產業中，PEM電解槽冷卻系統耐受-20℃至90℃寬溫域，氫氣純度達6N級。

抗污垢與自清潔：

螺旋流道離心力使流體對管路污垢的沖刷作用增強，結垢傾向較傳統設備降低60%。某海水淡化工藝中，清洗周期延長至2年，維護成本減少40%；在催化裂化裝置中，污垢系數僅0.0002 m2·K/W，年節約蒸汽1.2萬噸，碳排放減少8000噸。

三、典型應用場景：覆蓋乙烯全產業鏈

乙烯裂解爐余熱回收：

將裂解爐排出的高溫?zé)煔猓?gt;800℃）與原料進行熱交換，使原料預熱至400℃以上，減少燃料消耗。某石化企業采用該設備后，熱回收效率提升30%，年節能費用達240萬元。

乙烯精餾塔冷凝與再沸：

作為冷凝器，將塔頂乙烯蒸氣冷卻凝結；作為再沸器，加熱塔底液體提供上升蒸汽。其高效換熱性能保證精餾塔穩定運行，乙烯產品純度提升至99.9%以上。

低溫余熱利用：

回收冷箱排出的低溫氣體（-50℃至0℃），用于加熱工藝流體或提供生活熱水。某乙烯裝置通過梯級利用低溫余熱，能源綜合利用率提升15%，年減排CO?超萬噸。

碳捕集與封存：

開發的CO?專用冷凝器在-55℃工況下實現98%的氣體液化，為燃煤電廠等大型碳排放源的減排提供關鍵支持。

四、技術創新趨勢：智能化與新材料驅動

材料升級：

石墨烯/碳化硅復合涂層導熱系數突破300 W/(m·K)，抗熱震性提升300%，支持700℃超臨界工況。

鎳基高溫合金耐受1200℃超高溫，拓展應用邊界。

鈦-鋼復合板通過1000小時耐氫脆測試，支持綠氫制備與氨燃料動力系統。

智能制造：

3D打印技術實現復雜管束一體化成型，減少焊點70%，承壓能力提升至10 MPa。

數字孿生技術構建設備三維模型，集成溫度場、流場數據，實現剩余壽命預測，故障預警準確率達98%。

系統集成：

開發熱-電-氣多聯供系統，能源綜合利用率突破85%。例如，某煉油廠采用該系統后，熱量回收效率提升25%，年減排CO?超萬噸。

與儲能技術結合，構建多能互補的能源網絡，提升系統靈活性。

五、案例分析：某石化企業乙烯裝置改造

改造前：采用傳統列管式換熱器，存在以下問題：

傳熱系數僅3000 W/(㎡·℃)，熱回收效率65%；

設備體積大，占地面積超200㎡；

3年需化學清洗一次，維護成本高。

改造后：選用Φ19×2mm不銹鋼管螺旋纏繞換熱器，參數配置如下：

螺旋角40°，管程流速2.5 m/s，殼程流速1.2 m/s；

傳熱系數達4500 W/(㎡·℃)，熱回收效率提升至95%；

設備體積縮小至傳統設備的1/5，占地面積僅40㎡；

螺旋流道離心力減少污垢沉積，清洗周期延長至5年。

效果：

年節約燃料氣用量50萬噸標煤，減排CO? 120萬噸；

維護成本降低60%，生產連續性顯著提升；

投資回收期僅2.3年，經濟效益顯著。
